1. Selección del lugar de instalación y materiales

Consulte los documentos del cliente, el área de instalación es un techo de cemento plano, cuya capacidad de carga es de 30 kg/m2 normalmente.

Luego hay que examinar el efecto de las sombras, como árboles, muros altos y otros obstáculos. Asegúrese también de que la instalación esté orientada al sur.

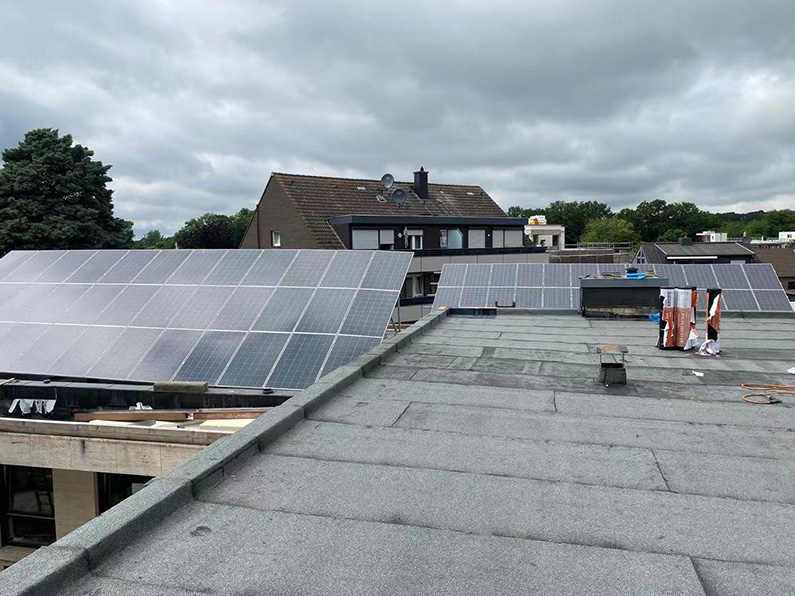

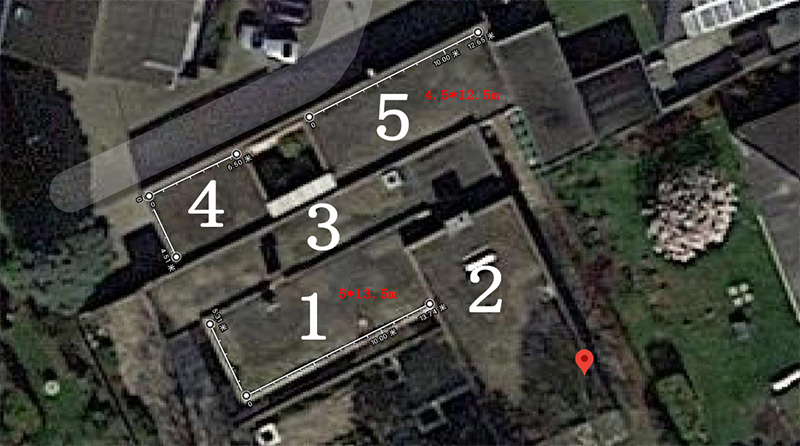

Con base en las fotografías y el mapa satelital proporcionados por el cliente, confirmamos que hay 5 ubicaciones de instalación que se pueden utilizar en el techo.

2. Selección del módulo fotovoltaico adecuado

El cliente necesitaba una capacidad de generación de energía de alrededor de 60 KWH.

Según datos de la NASA, podemos concluir que el tiempo efectivo de generación de energía a nivel local es de 3 horas, requiriendo aproximadamente 20KW de paneles.

Luego, calculando el área de instalación y el tamaño de los paneles solares, elegimos el monocristalino de 320 W de mayor eficiencia, con un total de 72 piezas.

que es también el módulo principal.

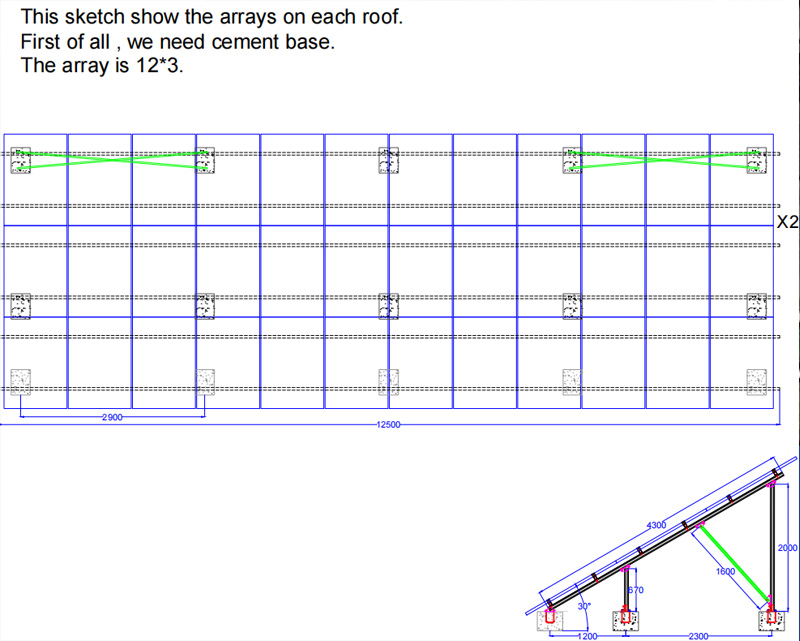

Por lo tanto, la ubicación óptima de instalación es de 36 paneles para cada área 1 y 5, con los paneles en cada área dispuestos en una matriz de 3*12.

3. Diseñe el soporte

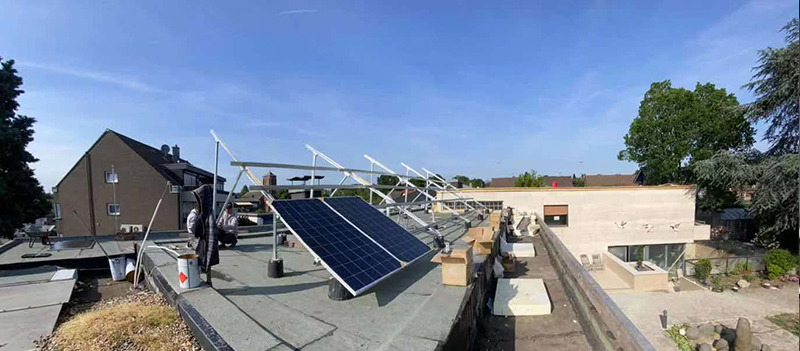

Dependiendo de los requerimientos de la instalación podemos optar por vigas en U galvanizadas de mayor resistencia.

4.Diseño serie-paralelo fotovoltaico

Para reducir el factor de riesgo, hemos vinculado por separado los sistemas instalados en los tejados 1 y 5, que a su vez se pueden controlar por separado.

Dado que la potencia solar total de cada tejado es de 11,5 kW, hemos equipado cada sistema con un inversor de almacenamiento de energía de 10 kW, que puede alcanzar un máximo

Potencia de entrada de 13kW.

El rango óptimo de voltaje de entrada es de 500 V a 600 V, mientras que el voltaje de cada panel solar es de 30 V. Para lograr el estándar óptimo, necesitamos conectar 18

De los 36 paneles en serie y luego en paralelo. Esto nos da una tensión de entrada de CC de 540 V.

A través del inversor, los 540 V generarán un voltaje de CA trifásico de 380 V.

5. Cables

Todos los sistemas fotovoltaicos deberían estar equipados preferiblemente con cables de cobre especiales.

Agregue conectores a prueba de agua en las uniones del cable.

El diámetro del cable también debe diseñarse de acuerdo con la corriente que pasa a través de él, por ejemplo, en un sistema de 10KW, el diseño de salida

Puede utilizar 6 cables cuadrados.

Además, el módulo fotovoltaico y la parte inversora deben conectar el cable de tierra.

6.Batería

A diferencia de los sistemas fotovoltaicos puramente conectados a la red, los sistemas de almacenamiento de energía no solo pueden acceder a la electricidad de la red, sino que también pueden conectar baterías para almacenar energía.

si hay un excedente de generación de energía.

Este diseño se utiliza normalmente bajo una política tarifaria de “pico y valle”.

Cuando la tarifa está en su punto máximo, se utiliza la electricidad almacenada, y cuando está en su punto mínimo, se utiliza la electricidad de la red.
